Обзор лучших стендов для регулировки углов установки колес от ведущих мировых производителей

Процедура регулировки углов установки колес

Выравнивание колес, которое часто ошибочно путают с развал-схождением (которое является лишь его частью), является фундаментальной практикой, от которой зависит устойчивость автомобиля, а также равномерный износ шин. В данной статье мы расскажем о стендах для регулировки угла колесной базы автомобиля проверенных производителей, их особенностях комплектации и функционала.

Beissbarth

CEMB

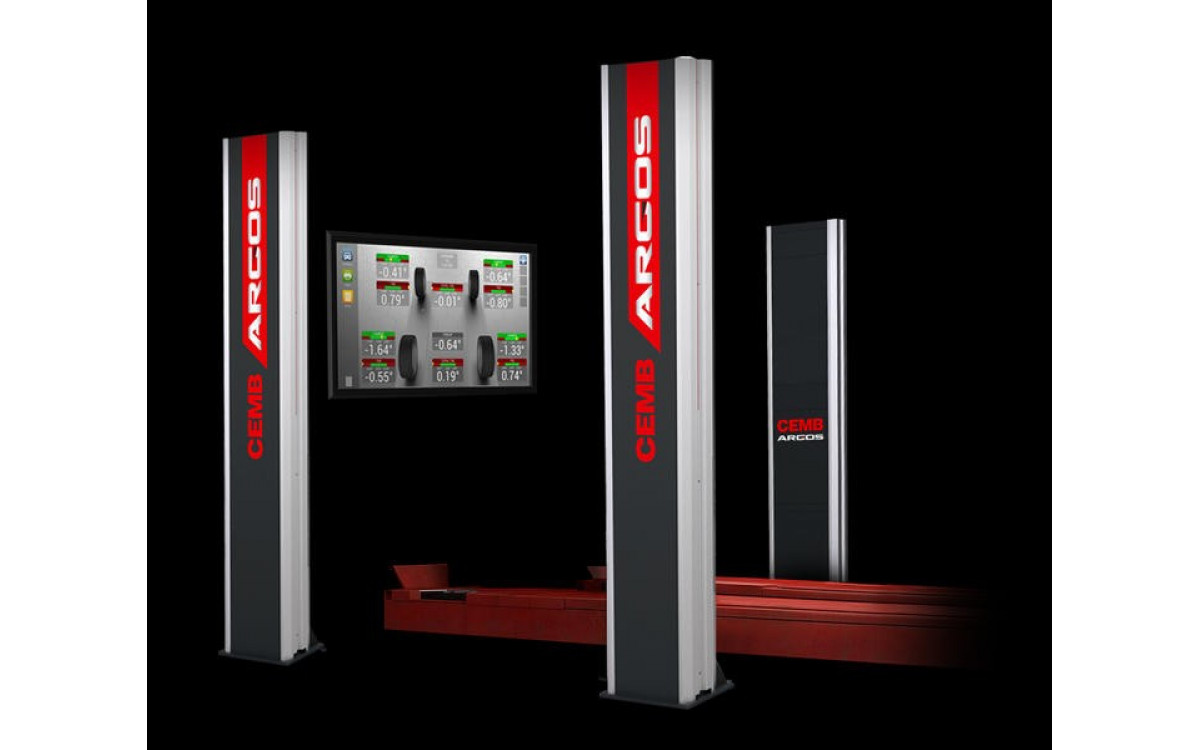

Скорость, точность, простота и надежность характеризуют все решения CEMB для регулировки углов при процедуре установки колес. Ассортимент включает CCD, 3D и бесконтактные системы. Среди них выделяется решение Argos, которое обеспечивает измерение развала колес и схождения менее чем за 5 секунд. Argos — результат передовых технологий, которые являются разработкой специалистов компании. Процедура гарантирует простоту эксплуатации благодаря автоматическому запуску измерительного процесса без ручного ввода оператором. Недавно представленная функция считывания номерного знака способна быстро распознавать автомобиль и автоматически выбирать все характеристики для немедленного начала работы. Argos позволяет контролировать все автомобили, въезжающие в мастерскую, создавая четкий отчет об их состоянии и, таким образом, повышая производительность и уровень сервиса. В дополнение к полным результатам выравнивания машины, Argos также предоставляет отчет аудита, который легко и быстро понять. Он содержит список углов, не соответствующих спецификации, и связанных проблем, которые могут повлиять на вождение. Распечатка аудита помогает оператору представить клиенту детальный обзор состояния авто, а клиенту — принять более обоснованные решения для комфортной и безопасной эксплуатации.

Corghi

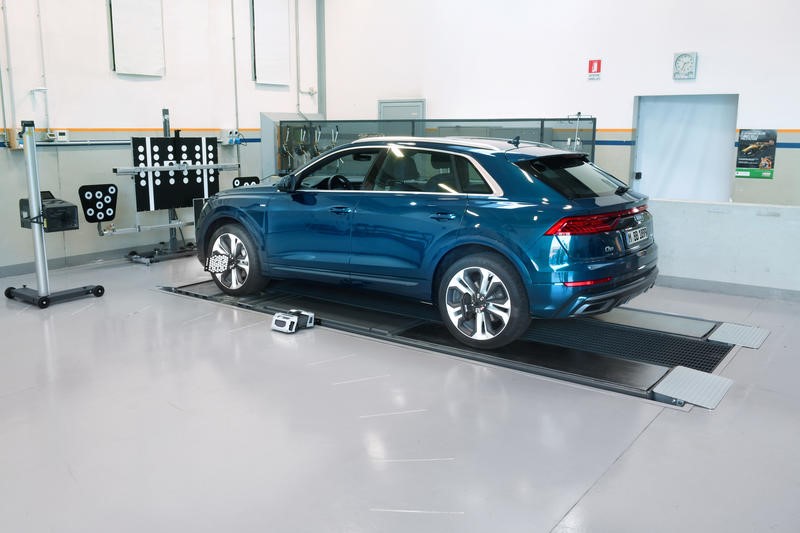

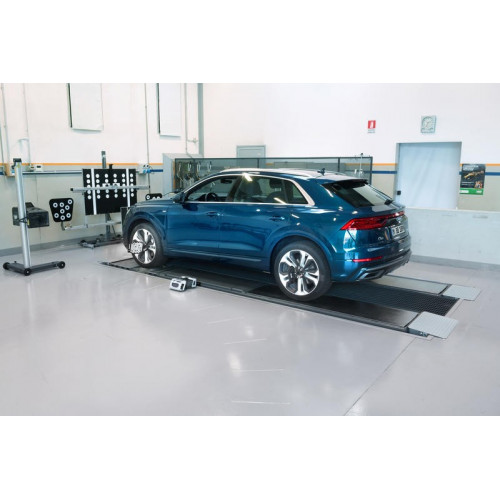

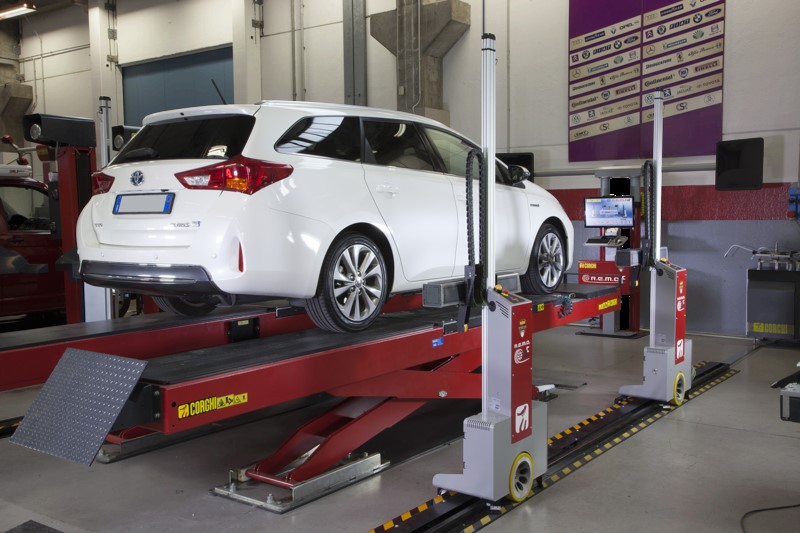

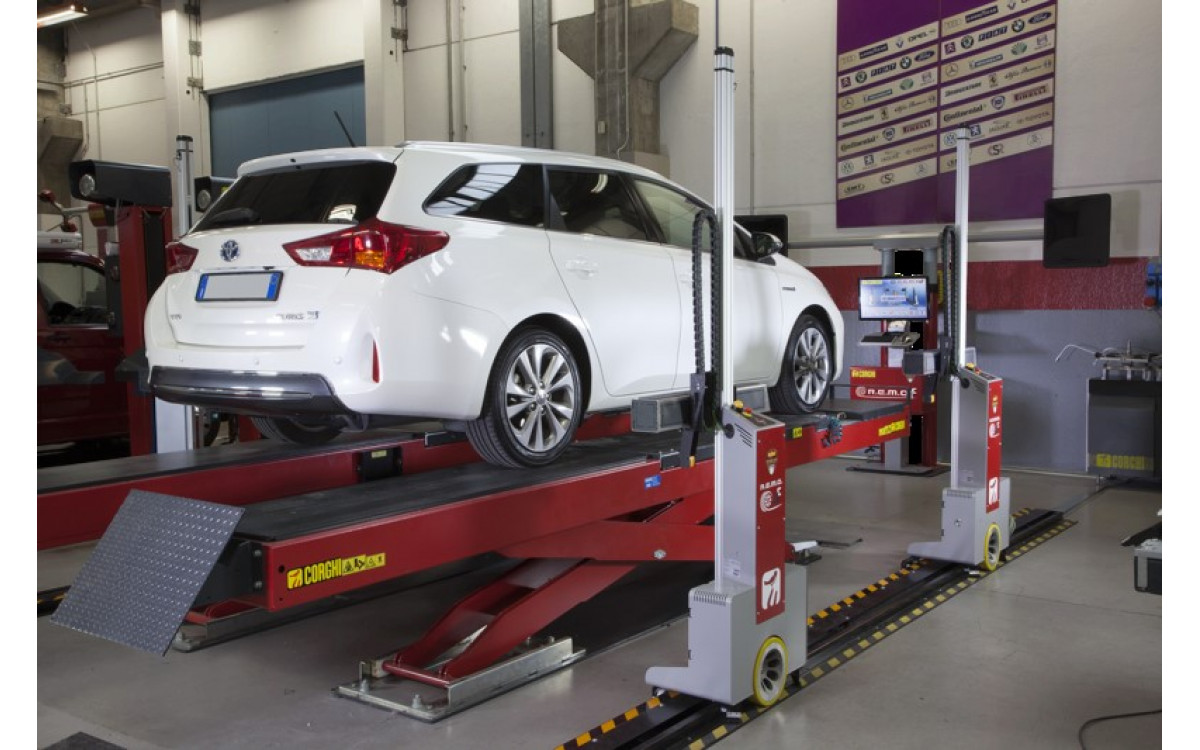

REMO (роботизированное оборудование для оптических измерений) от Corghi (Nexion Group) предоставляет мастерским все возможности, предлагаемые инновационной бесконтактной технологией геометрического выравнивания колес. Специалистам доступна быстрая предварительная проверка и регулировка, не требующая установки на колеса зажимов, пассивных мишеней или других устройств.

Точность полученных данных максимальна благодаря камерам искусственного зрения Hi-Q последнего поколения, которые обеспечивают моментальную и высокоточную съемку.

Все этапы измерения и регулирования выполняются полностью автоматически. REMO доступен в версиях 4C и Compact Due, то есть с четырьмя или двумя роботизированными установками. Выбор комплектации зависит от потребностей мастерской. В случае большого потока рекомендуется использовать версию 4C, которая отличается повышенной скоростью работы.

Во время работы роботы автоматически позиционируются перед колесами. Это важно для обеспечения отличной производительности независимо от колесной базы автомобиля. Кроме того, оптические сканеры автоматически перемещаются по вертикальным направляющим, чтобы следовать за транспортным средством на любой высоте подъемника. Каждый блок является независимым и проецирует на колесо структурированный луч лазера. Используя две стереоскопические камеры, он определяет характерные углы и распознает свое положение в пространстве через систему абсолютного отсчета, созданную с помощью двух датчиков, которые находятся перед подъемником. Идентификация автомобиля при следующем обращении в мастерскую легко проводится путем сканирования определенного QR-кода, который выдается заказчику при предоставлении автомобиля. В дополнение к системе сбора изображений в центральном блоке также находится компьютер, монитор и принтер формата A4 для окончательной распечатки документа предварительной проверки и настройки.

Cormach

Станки для регулировки углов установки колес от бренда Cormach включает решения для трехмерной регулировки с датчиками CCD с высокочастотной радиопередачей данных (2,4 ГГц). Ассортимент включает специальные модели для регулирования углов монтажа колес легковых автомобилей, а также решения для грузовых машин. В частности, модель WR328A с датчиками CCD предназначена для работы с тяжелыми транспортными средствами: грузовиками, прицепами и полуприцепами.

Fasep

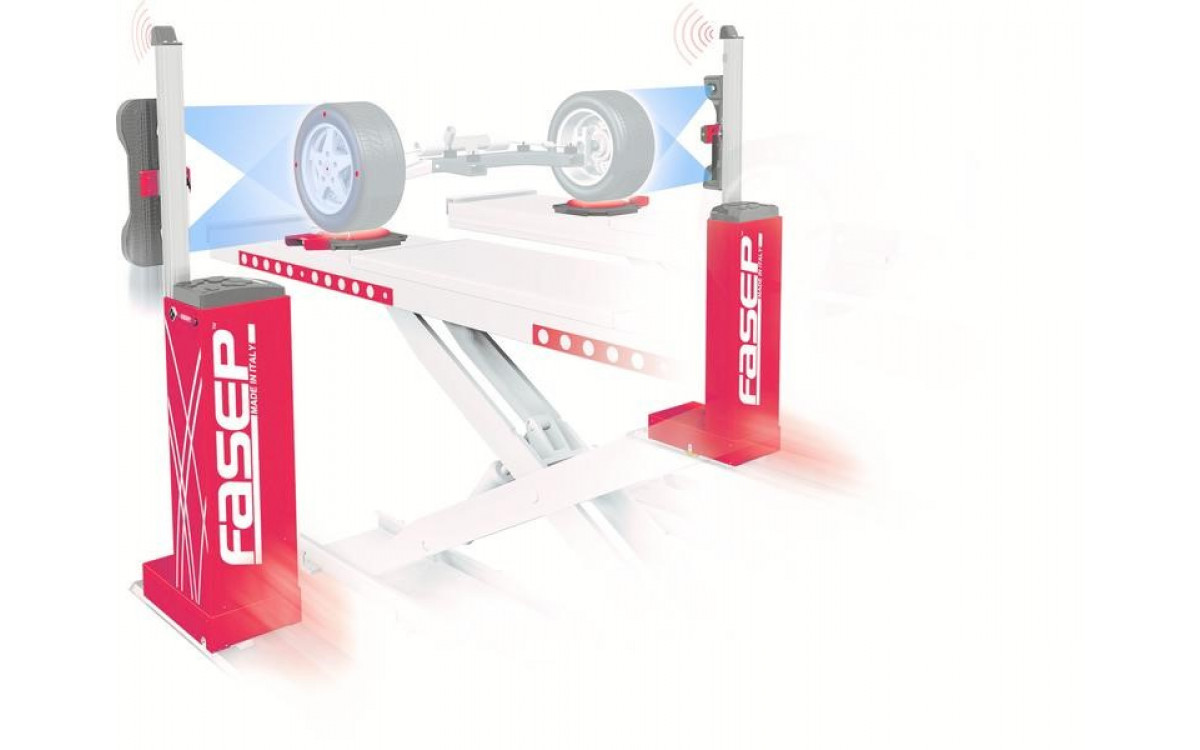

Каталог Fasep включает в себя различные решения для регулировки углов установки колес, начиная с NoContact, робота для бесконтактной диагностики: не требуются мишени, и нет необходимости перемещать автомобиль вперед и назад. NoContact обеспечивает точность измерений и автоматическое позиционирование камеры. Шкаф VDP-S2 Power Scenic предлагает большую зону обзора с 42-дюймовым выдвижным монитором высокого разрешения, большое рабочее пространство, эстетичный и функциональный дизайн. Эволюция линейки Concept, — это новый шкаф VCO-K2 большего размера, имеет функциональные и эргономичные элементы, разработанные для максимальной простоты использования. Для тех, кто предпочитает тележку, есть VCO-K.Eco и VDP-K. Практичный и компактный, VCO-K.Eco можно безопасно перемещать и использовать в яме,  ножничном подъемнике, и даже в тандеме с 2-х стоечным подъемником с соответствующими опциями программного обеспечения. Как и более дорогие модели, компактный VDP-K включает новую технологию на базе Windows с возможностью беспроводного соединения между датчиками и ПК в очень конкурентоспособном решении с точки зрения цены. Разработанный для ситуаций, когда услуга по регулировке углов колес невозможна из-за нехватки места, ATOMIC от Fasep предлагает ту же производительность, что и компьютеризированные системы, с точки зрения точности, практичности и скорости выполнения при минимальных затратах и уменьшенных размерах. Линейку решений Fasep дополняет портативный цифровой стенд с двумя датчиками для грузовиков M2.

VSG Group

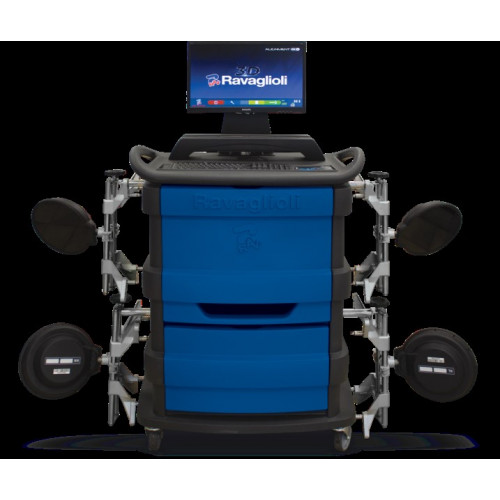

Флагманскими продуктами в портфеле Vehicle Service Group (VSG) являются стенды D3200 от Ravaglioli и  SP TD2.0 WIFI от Space. Модели серии TD3200 компании Ravaglioli работают с 3D-технологией и представляют собой значительную инновацию в отрасли с точки зрения практичности и эффективности повседневной работы мастерской. Измерительные головки со встроенной батареей, HQ-камеры подключаются непосредственно к подъемнику, что позволяет экономить полезное рабочее пространство. Система 3D весьма компактна. Кроме того, передача данных на консоль полностью беспроводная. Он доступен в трех вариантах: TD3200HPR-HP «высшего уровня», TD3200SP «среднего уровня» и TD3200L «начального уровня». Отличительной особенностью серии Ravaglioli является использование материала с низким уровнем воздействия на окружающую среду для корпусов моделей высшего и среднего ценового диапазона.

Модель SP TD2.0 WIFI от Space, с другой стороны, основана на технологии CCD TD2.0 и предусматривает установку на стеновой панели вместо классического решения на тележке. Программное обеспечение, разработанное для установки на устройства Android, можно использовать на мобильных устройствах. Так и все стенды VSG Group, серии 3D и TD2.0 WIFI также позволяют подключаться к сети Интернет СТО (при ее наличии) через Wi-Fi (AlignmentOn), что позволяет получать автоматические обновления и отправлять их по электронной почте. Кроме этого, есть возможность отправлять отчеты об измерениях владельцу автомобиля.

HPA-Faip

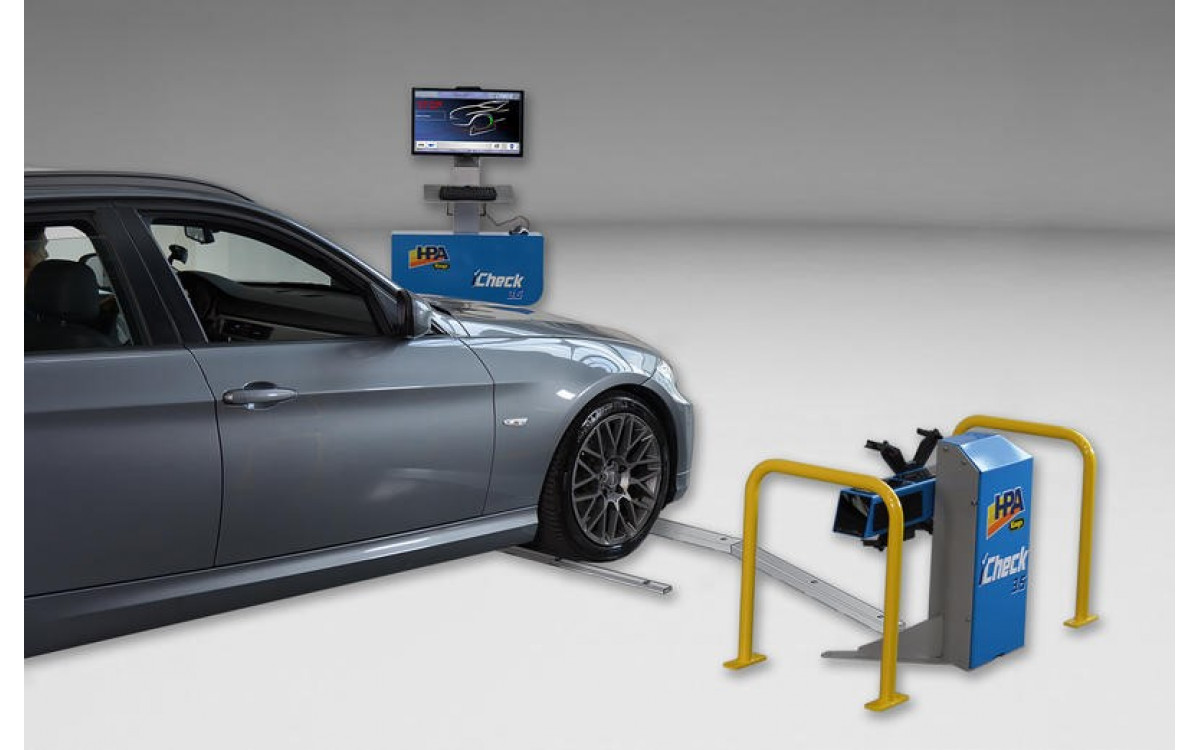

В решении HPA-Faip (Nexion Group) для предварительной проверки геометрии используется бесконтактная технология. iCheck позволяет выполнить быструю предварительную проверку углов установки колес при приемке за короткое время, не касаясь колесных дисков, поскольку на диски не нужно устанавливать мишени или датчики. Каждый блок проецирует структурированный лазерный свет и с помощью двух стереоскопических камер определяет его характерные углы. В тандеме с опцией iProfile можно сканировать профиль протектора шины одновременно с определением геометрических углов колеса. iProfile представляет собой простой и профессиональный инструмент для выполнения проверки с более точными результатами, чем при традиционной визуальной проверке. Кроме того, оснащение предоставляет полный отчет об измеренных параметрах. Интегрированная система HPA-Faip доступна с дополнительным программным пакетом «Launcher Auto QR» для добавления дополнительных элементов управления, чтобы иметь возможность предоставлять клиенту исчерпывающую документацию о состоянии его автомобиля, в комплекте со списком выполненных работ и QR-код для идентификации в случае следующего обращения клиента.

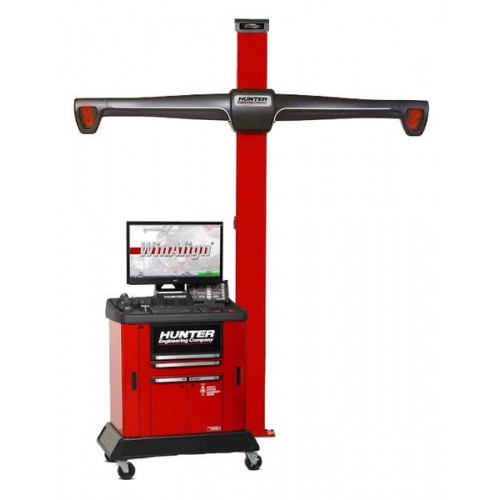

Hunter

Hunter производит и продает омологированные станки для автомобилей ведущих мировых производителей. Специально для сегмента тяжелых транспортных средств, DSP760T создано беспроводное, переносное и многопозиционное устройство регулировки угла поворота с 6 датчиками, которое можно использовать точно в 60 различных конфигурациях. За несколько минут DSP 760T может предоставить полные данные о центровке трехосного грузовика и, благодаря использованию «Толкателя», позволяет выполнить компенсацию, не поднимая автомобиль.

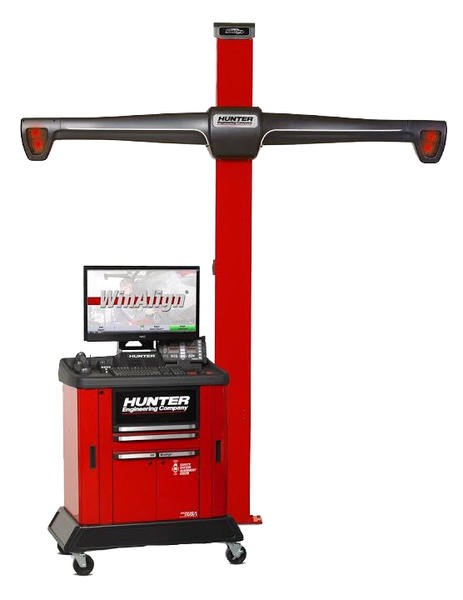

HawkEye Elite выделяется среди широкого ассортимента стендов измерения углов установки колес от Hunter. Система обнаружения для легковых и легких коммерческих транспортных средств всего за 70 секунд отображает все данные, касающиеся характерных углов транспортного средства. Обнаружение происходит с помощью 4-ех мощных камер высокого разрешения с использованием 4-ех трехмерных мишеней. Запатентованные адаптеры QuickGrip и трехмерные мишени ускоряют обслуживание благодаря сокращению времени установки. Пружинные зажимные рычаги прижимаются непосредственно к шине, исключая контакт металла с металлом и возможное повреждение диска. HawkEye Elite уже настроен для интеграции процессов регулирования ADAS с помощью двух камер и программного обеспечения, которые интегрируются с наиболее актуальным оборудованием ADAS на рынке. Обе системы центровки Hunter, DSP760T и HawkEye Elite, соответствуют требованиям Индустрии.

John Bean

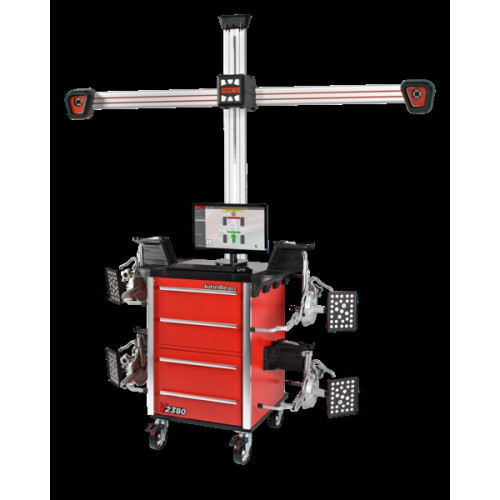

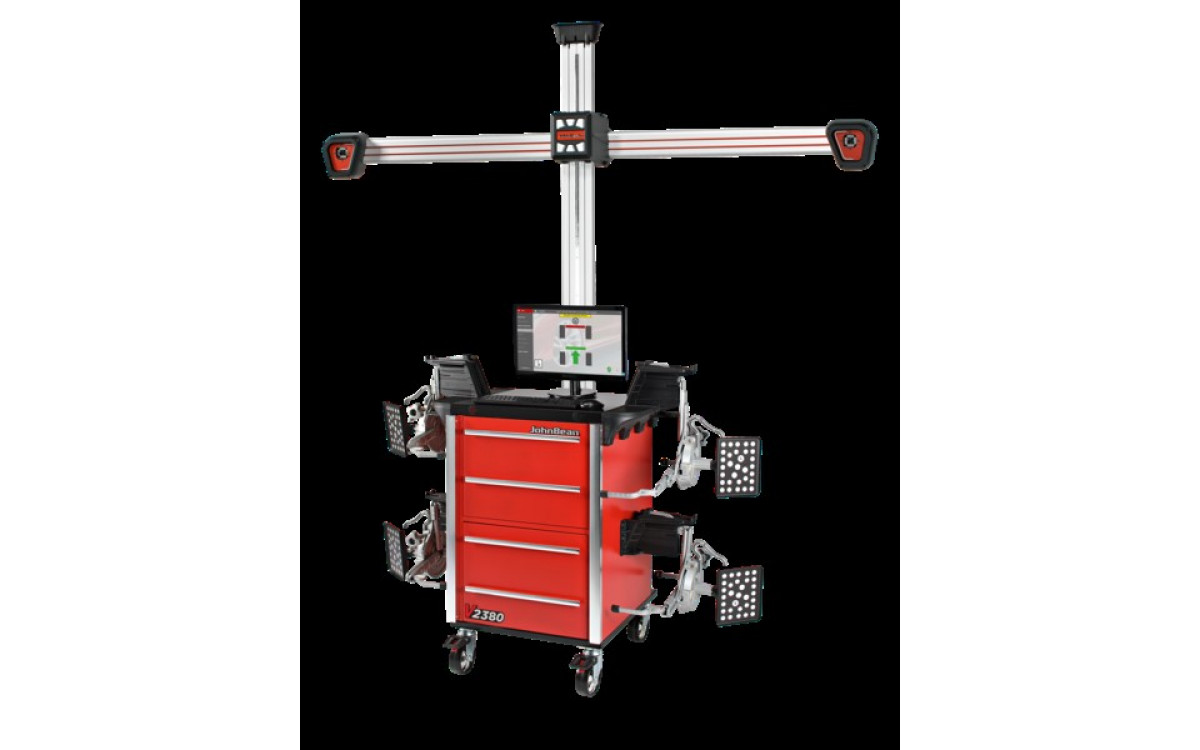

John Bean (Snap-on) подтверждает свое технологическое лидерство, представляя новую серию устройств контроля геометрии колес V2380, быстрое, точное и интуитивно понятное решение, созданное для упрощения работы оператора мастерской. Одной из сильных сторон нового устройства John Bean V2380 является уменьшенное рабочее пространство: с расстоянием всего 1,7 м между камерами и поворотными кругами он один из самых компактных в сегменте 3D-стендов. Благодаря усовершенствованной системе камер John Bean V2380 реализует автоматическую синхронизацию камер. Камеры следят за высотой транспортного средства, что избавляет от необходимости регулировать их каждый раз при перемещении подъемника. Результаты измерений готовы менее чем за две минуты. Значения диагоналей, ширины протектора и колесной базы, повреждения при столкновении, расхождения в измерении радиуса качения и размере шин обнаруживаются быстро. Таким образом, интерактивное ПО обеспечивает быструю и интуитивно понятную регулировку углов. С помощью интерфейса, в несколько шагов и с простотой, оператор может проверить правильность диагностики или наличие проблем и сбоев, которые необходимо компенсировать и исправить. Наконец, новый John Bean может подключаться к другим ресурсам через сеть WIFI для удаленного управления через мобильные устройства, автоматического обновления программного обеспечения (предусмотренного в различных планах подписки John Bean), совместного использования данных и информации, отправки и печати отчетов.

M&B Engineering

M&B Engineering предлагает различные решения, оснащенные CCD-датчиков или 3D мишенями. Лучшей моделью является Sniper WA 100, 3D-система, оборудованная колесным шкафом, который позволяет вам получать полные результаты с измерениями:

колесной базы,

ширины колеи,

диагоналей,

диаметра,

рычага на земле,

радиуса трения.

Sniper WA 100 также позволяет измерять биение с одним поднятым колесом, что полезно при ограниченном пространстве. Камеры HD автоматически регулируются в соответствии с высотой подъема, что позволяет сократить время диагностических операций. Универсальные самоцентрирующиеся зажимы позволяют работать с типоразмерами от 12 до 24 дюймов, но трехточечные зажимы на ободе и трехточечные зажимы на шине также доступны в качестве опции. Устройство оптимально для мастерских с ограниченным пространством, Sniper WA90, с другой стороны, представляет собой 3D-стенд, который при своем компактном размере включает основные функции и поэтому подходит для тех, кто только собирается заниматься услугой регулировки углов установки колес. Предложение M&B дополняется стендами Sniper WA80, Sniper WA80 Truck и Sniper WA85 CCD. Все стенды M&B просты в использовании благодаря ПО, специально разработанному для сопровождения оператора на всех этапах процедуры, а также при продаже услуг по регулировке. Программное обеспечение оснащено функцией «Аудит», которая предоставляет подробный и простой для понимания отчет о возможных нарушениях, возникающих во время вождения.

OMCN

Торговая марка OMCN предлагает решения, которые можно задействовать для правильной и точной регулировки углов установки колес. VISION45 с восьми сенсорной CCD-технологией для полной оценки транспортного средства со всех сторон имеет датчики с недеформируемой алюминиевой структурой и литиевыми батареями. VISION 80PRO, оснащенный камерами высокой четкости HD, использует 3D-технологию с автоматическим отслеживанием подъема.

SICE

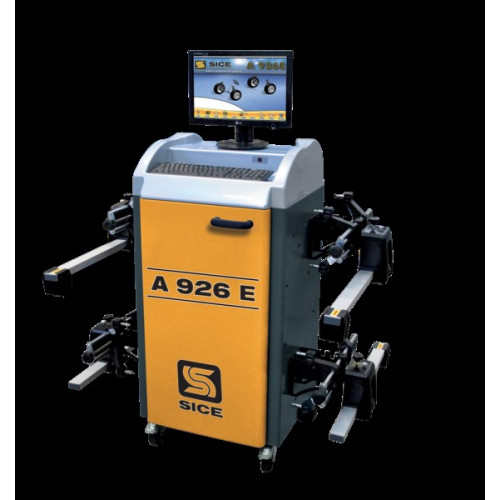

Под брендом SICE (Nexion Group) разработано простое и функциональное решение — стенд для регулировки колес легковых и легких транспортных средств. A926E — это компьютеризированная установка CCD с восемью датчиками. Устройство состоит из 4-ех компактных и легких электронных детекторов, подключаемых к колесам автомобиля с помощью кронштейнов различного типа. Каждый детектор питается от внутренних аккумуляторных батарей и содержит электронную карту с радиопередачей (2,4 ГГц), два инфракрасных датчика угла и двухосный инклинометр. Четыре детектора вычисляют характерные углы в реальном времени и передают их в центральный блок, где программное обеспечение для центровки помогает выполнить простую интерпретацию и направляет оператора на различных этапах настройки. В центральном блоке есть ПК, монитор, устройство для подзарядки аккумуляторов детекторов, а также принтер формата А4 для печати отчетов о регулировках. Cтенд SICE, совместимый с системой PROADAS.

TECO

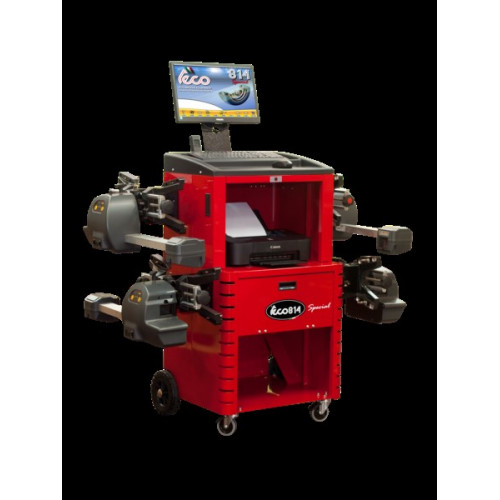

Разработанная не только для автомобилей и фургонов, но и для грузовиков, прицепов и полуприцепов, модель 814 от TECO (Nexion Group) доступна в двух версиях Special и Special Truck. Это профессиональный компьютерный ССВ с восемью оптическими датчиками. Главной особенностью  CCD технологии является то, что она не требует больших рабочих площадей и поэтому подходят также для небольших мастерских. Встроенная беспроводная связь делает оборудование практичным в использовании. Компактные и легкие датчики используют промышленную радиопередачу 2,4 ГГц и имеют внутренние батареи с системой зарядки на шкафу. В версии 814 Special включено ПО для предварительной проверки и регулировки транспортных средств и фургонов, в то время как 814 Special Truck использует профессиональное программное обеспечение для работы с грузовиками с двумя осями, тремя осями с центральным приводом или с двумя приводами, тремя осями, четыре оси, для прицепов и полуприцепов. TECO 814 совместим с системой PROADAS. Фактически, это делает возможным использование станка для размещения тележки PROADAS на правильном расстоянии и под правильным углом от автомобиля, прежде чем приступить к процедуре калибровки датчиков ADAS.

Vamag

В сегменте стендов для легковых и коммерческих автомобилей выделяется комплексное, инновационное и решение Vamag: New Dimension 3d. Отличительной особенностью этого устройства для установки колесных дисков, сделанного в Италии, является конфигурация из шести HD-камер. Последние фактически расположены сбоку от транспортного средства и позволяют быстро, точно и без высоких трудозатрат оператора управлять всеми характерными углами с обхватом всех ТС.

Простое и интуитивно понятное программное обеспечение позволяет получить полное измерение за несколько щелчков мышью и сравнить данные с теми, которые имеются во встроенной базе данных Autodata. Обновления ПО и баз данных, периодически выпускаемые в режиме онлайн, гарантируют, что продукт всегда идет в ногу со временем благодаря новым функциям и характеристикам. Ассортимент стендов Vamag дополняется различными индивидуальными решениями и конфигурациями для легковых и грузовых автомобилей.
